Modo digitale C4FM Fusion
System Fusion è lo standard introdotto da Yaesu per comunicazioni digitali radioamatoriali.
Il sistema utilizza la modulazione C4FM (4-level FSK Technology) per trasmettere in digitale sia voce che dati sulle bande radioamatoriali.
I ripetitori FUSION sono compatibili anche con il modo FM tradizionale.
Il sito italiano di riferimento per il C4FM Fusion: http://www.wires-x-italia.it
I ripetitori e i nodi Fusion (oltre che D-Star , DMR , Echolink ecc) connessi in rete , sono visibili sulla mappa APRS a questo indirizzo : http://aprs.fi oppure solo per il fusion : https://fusionlive.net/
Legenda dei termini utilizzati nel mondo FUSION Yaesu

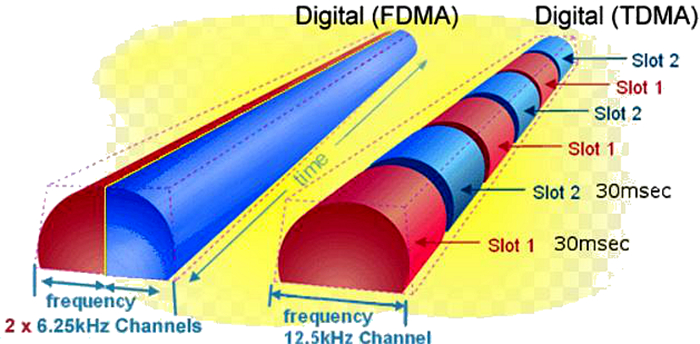

FDMA : (Frequency Division Multiple Access), letteralmente "accesso multiplo a divisione di frequenza", è una tecnica di accesso a un canale di trasmissione contemporaneamente da parte di più sorgenti di informazione,
La banda di frequenza disponibile del canale di trasmissione (12,5 KHz) viene divisa in un numero di sottobande (sottocanali) che occupano una banda di frequenza più piccola (6,25 KHz)
A ognuno di questi sottocanali è assegnato una delle sorgenti di informazione, che lo utilizzerà per trasmettere l'informazione . E' la tecnica di accesso usata da Fusion e D-Star
TDMA : (Time Division Multiple access), letteralmente "accesso multiplo a divisione di tempo" è una tecnica di multiplazione numerica in cui la condivisione del canale è realizzata mediante ripartizione del tempo di accesso allo stesso da parte degli utenti.
E' la tecnica di accesso usata dal DMR.
C4FM : (4-level FSK), il tipo di modulazione usato nel sistema Fusion.
GMSK : (Gaussian Minimum Shift Keying) è il tipo di modulazione usato ad esempio dal D-Star

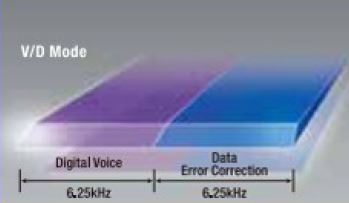

V/D : (Voice/Data) è la trasmissione contemporanea voce e dati (ad esempio voce e coordinate GPS).
Sul display viene visualizzato DN (Digital Narrow). I due singoli sottocanali occupano 6,25 KHz ciascuno.
DN : (Digital Narrow), modalità del C4FM che trasmette in contemporanea voce e dati.
FR : (Full Rate), utilizza tutta la banda (12,5 KHz) per trasmettere voce oppure dati. (sul display viene visualizzato VW).

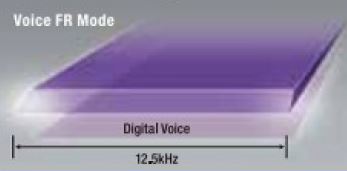

VW : (Voice Wide), modalità del C4FM che utilizza tutta la banda disponibile (Full Rate 12,5 KHz) per trasmettere solo voce con una qualità superiore.

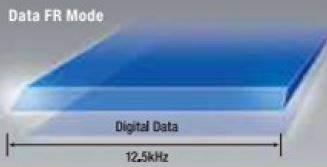

DW : (Data Wide), modalità che utilizza tutta la banda disponibile (Full Rate 12,5 KHz) per trasmettere solo dati.
Il trasmettitore si commuta automaticamente in Full Rate DW quando si trasmettono immagini .
GM : (Group Monitor), è una funzione presente nel Fusion che controlla automaticamente se gli utenti di un gruppo memorizzato nella radio sono dentro o fuori portata e visualizza sullo schermo informazioni come la distanza e la direzione . Il gruppo può contenere fino a 24 stazioni.
AMS : questa funzione quando attivata riconosce automaticamente il modo di emissione delle stazioni ricevute e commuta automaticamente nel modo appropriato.
NODO : è un punto di accesso simplex via radiofrequenza. Il nodo a sua volta è connesso via Web ad altri nodi.
ROOM : si tratta di stanze virtuali divise per regioni o per argomento selezionabili una volta connessi ad un nodo.
WIRES-X : (Wide-coverage Internet Repeater Enhancement System) è un sistema Yaesu che utilizza punti di accesso chiamati nodi che sono a loro volta connessi al Web. E' sufficiente collegare via radio il nodo più vicino per collegare radioamatori di tutto il mondo.
HRI-200 :
è il componente
hardware da collegare al PC e ad una radio C4FM per poter realizzare un nodo
